今日の高度に自動化された製造および物流業界では、生産ラインの効率はコンベヤ システムの信頼性に大きく依存しています。そのシステムの中心となるのは、コンベヤコンポーネント— スムーズで安定した安全な材料の移動を保証するプーリー、アイドラー、ベアリング、および構造部品。鉱山、倉庫、食品加工、バルクハンドリングプラントのいずれにおいても、これらのコンポーネントは、材料があるプロセスから別のプロセスにどのように効率的に流れるかを定義します。プーリーやアイドラーに単一の故障が発生すると、数時間のダウンタイムが発生し、重大な生産損失や高額な修理につながる可能性があります。
コンベヤコンポーネントが重要な理由: 主要な質問
コンベヤシステムのプーリーおよびアイドラーコンポーネントとは何ですか?
コンベヤコンポーネントの選択方法: 仕様とベストプラクティス
QMH ブランドと次のステップ — お問い合わせ
コンベヤ システムは、工場、鉱山、物流、工場における資材の移動に動力を供給します。適切なコンポーネントを選択すると、稼働時間、コスト効率、および耐用年数が長くなります。
部品の選択が不十分または低品質であると、予期せぬダウンタイム、ベルトの位置ずれ、過度の摩耗、およびメンテナンス費用が発生します。
産業オートメーションと物流では、より厳しいスループットが求められるため、コンポーネント レベル (プーリー、アイドラー、ローラー) での最適化が競争上の優位性となります。
故障したコンポーネントを交換したり、容量をアップグレードしたり、コンベヤを新しい負荷や環境に適応させたりします。
仕様書、互換性、規格 (CEMA など)、および価格を検索します。
サプライヤー、品質、保証、リードタイムを比較するため。
マーケティング上の誇大宣伝を超えた、より深い説明、比較データ、ユースケースなど、教育的価値を提示する必要があります。
典型的な問題 (「ベルトの磨耗を減らす方法」、「アイドラー間隔の計算方法」) を理解していることを示します。
FAQ、表、現実的な仕様を使用します。それによって信頼が構築され、コンバージョンが促進されます。
この戦略的な枠組みを踏まえて、次は核心的な内容、つまりこれらのコンポーネントとは正確には何なのか、そしてそれらをどのように選択するのかに目を向けます。
コンベヤ ベルト システムでは、コンベヤ コンポーネントはプーリー、アイドラー (ローラー)、サポート、ベアリング、および付属品を指すことがよくあります。以下では、プーリーとアイドラーという 2 つの基本的なサブタイプに焦点を当てます。
A 滑車コンベアベルトが巻き付く回転ドラムです。場所に応じていくつかの役割を果たします（ドライブプーリー、テールプーリー、ベンド/スナブプーリー、テークアッププーリー）。

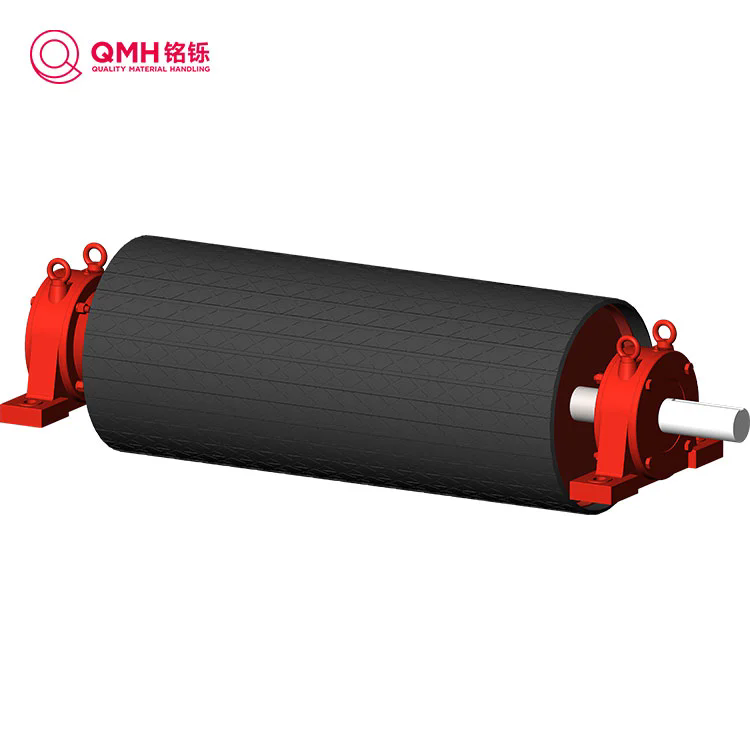

ドライブ (ヘッド) プーリー: モーターによって駆動され、トルクを伝達してベルトを動かします。
テール / リターン プーリー: ベルトの方向をドライブ端に戻します。
スナブ/ベンドプーリー: ドライブプーリーの周りの巻き角を増加させ、トラクションを向上させます。
巻き取りプーリー: 張力を調整し、ベルト システムのたるみを取り除きます。
ステアリング/ベンドプーリー: 湾曲または角度のあるセグメントに使用されます。
| パラメータ名 | 説明 | 共通範囲または注意事項 |
|---|---|---|
| コア径 | シリンダー内径（コーティング除く） | 例えば6インチから24インチ+ベルト幅に応じて |
| 顔幅（顔の長さ） | ベルトが接触する円筒部の幅 | 通常はベルト幅に許容値を加えたものと一致します |
| 壁/リムの厚さ | シェルの厚さ | 機械的応力設計に依存 |
| エンドディスク/フランジ | 端に溶接されたディスク | ハブとシェル間のインターフェイスとして機能する |
| コーティング/ラギング | ゴム、セラミック、ウレタン、その他 | 摩擦や耐摩耗性の向上 |
| シャフトとベアリング | ベアリングハウジング、シャフトボア、シール | 負荷、アライメント、環境に適合する必要がある |
| 定格荷重・最大トルク | 許容される最大ラジアル荷重またはトルク | 設計、安全率に基づく |
| 速度 (RPM) | 最高回転速度 | ベアリングの限界とベルトの速度によって異なります |
プーリーの設計に関する考慮事項
プーリーはベルトの幅、厚さ、張力の要件に適切に適合する必要があります。
トラクションを高めたり、摩耗に抵抗したりするために、ラギング/コーティングを追加することもできます。
エンドディスクの強度、溶接品質、ハブの設計は耐久性にとって重要です。
ベアリングの選択 (シール、シールド、メンテナンス) は寿命に影響します。
静的および動的バランスにより振動が軽減され、寿命が延びます。
アン怠け者（またはリターンロール/アイドラローラー）は、ベルトと負荷を支持する（またはベルトのリターン側を支持する）非駆動の円筒状コンポーネントです。
トラフアイドラ: 負荷がかかったベルトをトラフ形状でサポートします (通常は 3 ロールセット: サイド、センター)。

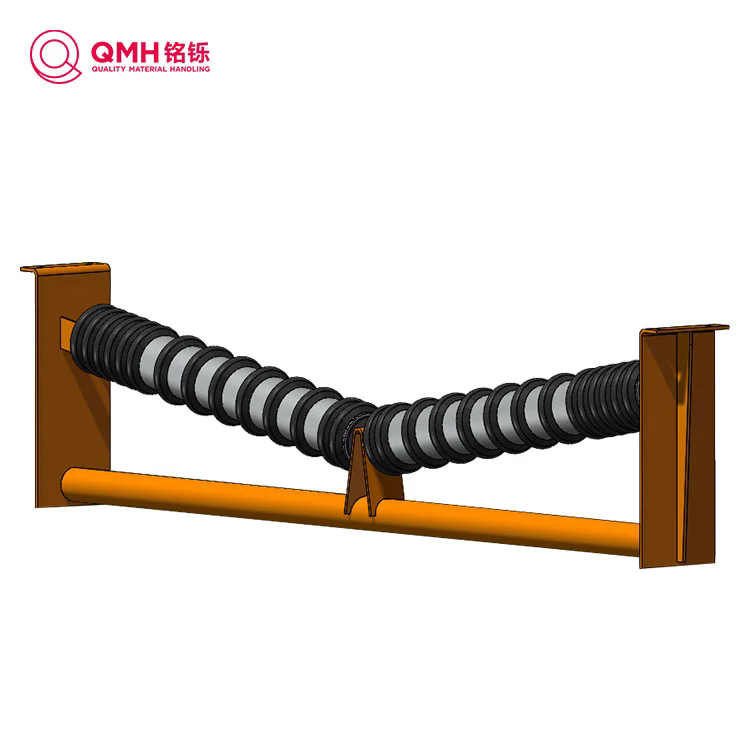

インパクトアイドラー: 衝撃を吸収しベルトを保護するために荷重点に配置されます。
リターン / リターンサイドアイドラー: ベルトの戻り経路をサポートし、たるみを最小限に抑えます。
自動調整/自動センタリング アイドラー: ふらついたベルトを再調整するのに役立ちます。
フラット/チャネルアイドラー: フラットベルト走行または移行セクション用。
| 仕様 | 説明 | 例/代表値 |
|---|---|---|
| ロール直径 | ローラーシェルの外径 | 標準 CEMA の 3 インチ、4 インチ、5 インチ、6 インチなど |
| ロール長さ / シェル長さ | 円筒シェルの長さ | ベルト幅に一致 / オーバーハングをプラス |
| ベアリングの種類とサイズ | 深溝ボール、円すいころ、シールなど | 負荷と速度に基づいて選択 |
| シールと潤滑 | 永久密閉、ラビリンス、グリース可能 | 密封されている場合はメンテナンスが軽減されます |
| 定格荷重/耐荷重 | ローラーあたりの最大ラジアル荷重 | CEMAクラスによるスケーリング |
| フレーム・ブラケット | ローラーの構造サポート | コンベヤフレームの形状と一致する必要があります |
| 間隔（ローラーピッチ） | 連続するアイドラー間の距離 | サグを制限する設計パラメータ |
CEMA (Conveyor Equipment Manufactures Assn.) 規格では、負荷容量、ベルト幅、間隔などを管理するクラス (B、C、D、E、F) を定義しています。
たとえば、精密プーリー & アイドラー C4-20TEI-48SB は、次の機能を備えたアイドラーです。
トラフイングイコールインパクト（TEI）タイプ
ロール直径 4 インチ、ベルト幅 48 インチ、CEMA C 定格
シールドボールベアリング
ラビリンス・接触シール
全長: ~59.5インチ
アイドラーはラジアル荷重とアキシアル荷重に耐え、位置ずれに耐え、摩擦を最小限に抑え、環境ストレス (塵、湿気、温度) に耐える必要があります。
これは顧客の意思決定の核心です。構造化された「方法」パスを提供します。
材料特性: かさ密度、塊サイズ、摩耗性、湿気、腐食性。
ベルトパラメータ: 幅、厚さ、速度、張力プロファイル。
荷重とスループット: リニアフィートごとまたはセグメントごとの最大重量。
環境要因: 粉塵、極端な温度、湿度、腐食剤。
レイアウト ジオメトリ: 直線、傾斜、曲線、遷移。
ベルトの寸法とコンタクト ラップの要件に合わせて、コアの直径とフェイスの幅を調整します。
高摩擦またはザラザラした材質の場合は、適切なラギングまたはコーティング (ゴム、セラミック) を選択してください。
トルク、パワー、安全マージンを確認してください。
適切なベアリングとシールが重要です。必要に応じて、シールされたタイプまたはグリースを塗布できるタイプです。
振動を減らすためにアセンブリのバランスをとります。
トラフセット: 負荷ごとに 20°、35°、または 45° の角度セットを選択します。
間隔: ベルトのたるみを制限するのに十分です。多くの場合、ベルト スパンの 1/90 未満、または CEMA に従っています。
インパクトアイドラー: 衝撃吸収機能を備えたフィードゾーンの下に配置します。
リターンアイドラー: カテナリーのたるみを制限するために間隔をあけて配置します。
メンテナンスの手間を省くために、密閉型ベアリングを選択してください。
ベルトのふらつきが問題となる場合は、自動調心アイドラーを使用してください。
荷重および応力解析を実行して、ラジアル容量を確認します。
ベアリング寿命/L10寿命予測を確認します。
アライメント公差を確認してください。
構造サポートが荷重とモーメントに耐えられることを確認してください。
モジュール式またはドロップインアイドラー設計を使用して交換を簡素化します。
長寿命のシールを使用し、過酷な環境で頻繁に再潤滑を必要とする設計は避けてください。
摩耗しやすい部品 (シェル、ベアリング) の予備を保管してください。
振動、温度、騒音を監視して早期警告を発します。
Q1: アイドラー間の許容間隔はどのくらいですか?
A1: 間隔はベルトの剛性、負荷、速度、許容されるたるみによって異なります。経験則として、負荷がかかった状態で連続するローラー間のたわみが 1 インチ未満になるように間隔を保ちます。標準的なロードコンベヤの場合、通常は 24 インチから 48 インチの間です (ただし、CEMA の表を参照してください)。
Q2: ドライブプーリーのサイズを正しく設定するにはどうすればよいですか?
A2: ベルトの幅、厚さ、張力の要件から始めます。次に、トルクを定義し、必要に応じてコアの直径とラギングを選択し、ベアリング/シャフトの設計がラジアル荷重と曲げ荷重に耐えられることを確認します。安全マージンを使用してください (例: 予想トルクの 1.5 倍)。
Q3: 自動調心アイドラはどのような場合に選択すればよいですか?
A3: 動的荷重、フレームのわずかなシフト、または不均一な荷重によりベルトの位置ずれが頻繁に発生する場合は、自動調心アイドラーを使用してください。小さな角度修正が可能になり、エッジの摩耗が軽減されます。
でQMH、私たちは、高耐久コンベヤシステムの精度、耐久性、カスタマイズのニーズを理解しています。当社のコンベヤコンポーネントのラインナップは、カスタムプーリーから過酷な環境向けに設計された永久密閉アイドラーまで、最も厳しい産業仕様に適合するように設計されています。サプライヤーと設計を評価する際には、QMH と提携して以下を確保してください。
詳細なスペックシートとエンジニアリングサポート
モジュール式でメンテナンスが容易な設計
高品質の素材、精密な溶接、厳格なテスト
迅速な供給とスペアパーツの入手可能性
自信を持ってコンベヤ システムを設計またはアップグレードできるようお手伝いいたします。お問い合わせ見積もりを依頼したり、詳細な図面を入手したり、コンポーネントの選択について相談したりするには、今すぐお問い合わせください。
