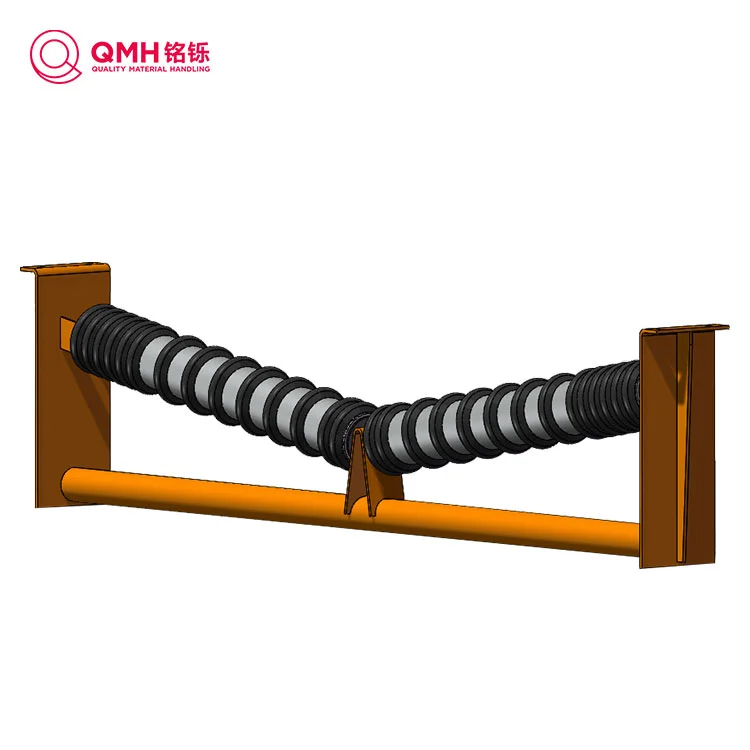

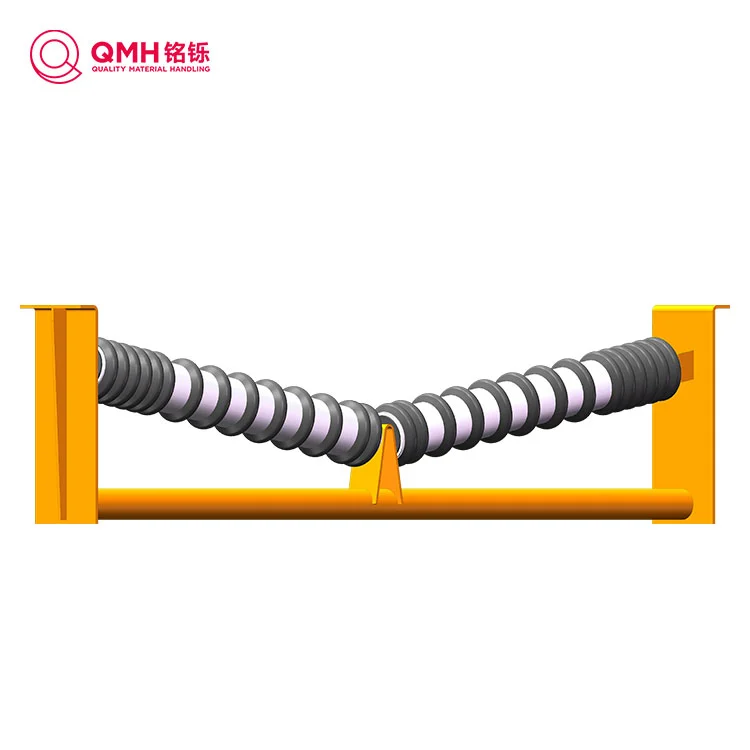

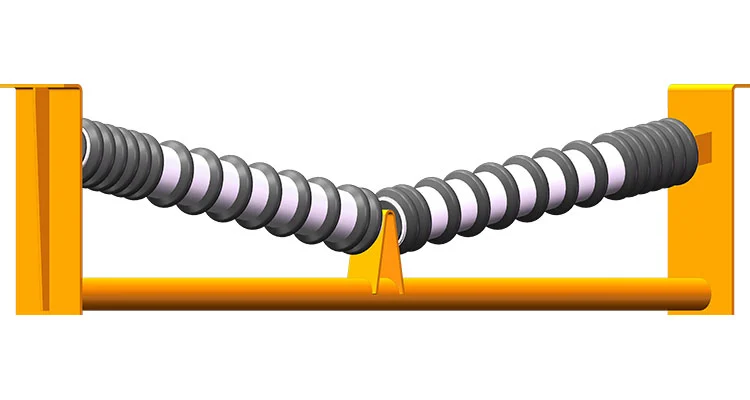

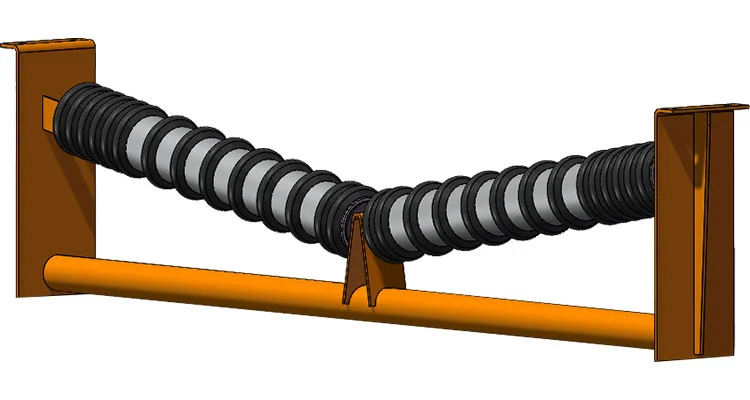

新しいデタッハのインパクトアイドラー

仕様

構造的特徴

これには、少なくとも2つのサイドアイドラーユニットのグループで構成されるグルーブタイプのサポートバッファー構造が含まれています。サイドアイドラーユニットの各グループのアイドラー表面の上端ジェネラトリックスは、外側の側面が高く、内側の側が下部の傾斜構造です。サイドアイドラーユニットには、バッファサイドアイドラー、サイドサポート、中央サポートが含まれています。バッファーサイドアイドラーのアイドラー端には、下端に遷移ブロックが提供され、中央のサポートに溝があると明確な一致を形成します。ハイエンドのアイドラー端には、サイドサポートの内側に剥離できるように固定できる遷移プレートが付属しています。

クイック交換方法：遷移プレートのマッチング構造とサイドサポートを除去すると、バッファーサイドアイドラーの片側のアイドラー端がサイドサポートから分離され、サイドサポートの内側に沿ってスイングすることができます。そのため、アイドラー表面の上端ジェネラットリックスは徐々にコンベヤーベルトの下部ベルト表面から徐々に分離し、動作用ギャップを除去し、下端を完全にエンドで閉じ込めます。インストール操作を逆転させることができます。ミドルアイドラーユニットの場合、中央のサポートの下端で取り外し可能なパッドの抽出を制御することにより、バッファーの中央のアイドラーと中央のサポートが低下し、アイドラー表面がコンベアベルト表面から分離され、バッファー中央アイドラーのクイック置換が完了します。

利点

それは、分解して非効率的であり、オンラインで便利で迅速な交換、分解、メンテナンスを確保し、メンテナンス担当者の労働負担を軽減し、アイドラーのメンテナンスと交換の効率を大幅に改善することができる、分解して非効率的な従来の剛性アイドラーシステムの欠陥を放棄します。

以下は、新しい除去が簡単なバッファーアイドラーの一般的な詳細な技術パラメーターです。

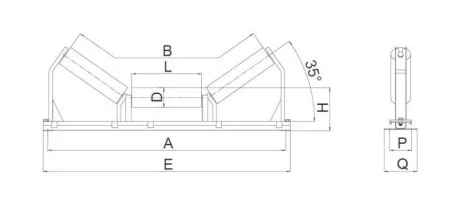

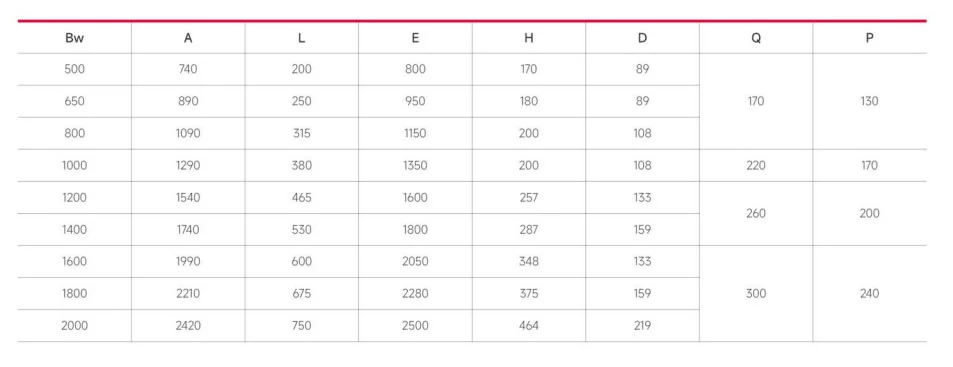

サイズパラメーター

直径：中国の国立コンベア産業基準によると、500mm-1400mmの帯域幅を持つベルトコンベアのバッファーアイドラー直径の一般的な標準タイプは、φ89mm、φ108mm、φ133mm、およびφ159mmです。ワイドバンド幅ベルトコンベヤーの出現により、バッファーアイドラーの直径も増加する傾向がありました。たとえば、いくつかの大きな鉱山またはポートのコンベヤーでは、φ219mmなどのより大きな直径バッファーアイドラーを使用できます。

長さ：異なる帯域幅を持つコンベヤー用のバッファーアイドラーの長さも異なります。一般的なものは次のとおりです。500mmの帯域幅のコンベア、バッファーアイドラーの長さは約190mmです。帯域幅が650mmのコンベア、長さは約240mmです。帯域幅が800mmのコンベア、長さは約305mmです。 1000mmの帯域幅のコンベア、長さは約375mmです。 1200mmの帯域幅のコンベア、長さは約455mmです。帯域幅1400mmのコンベア、長さは約525mmです。

パフォーマンスパラメーター

ドラッグ係数：一般に、0。022以下である必要があります。優れた新しくて簡単に登録できるバッファーアイドラーは、簡単に削除できます。力係数は≤0になります。 018、コンベアのエネルギー消費を効果的に削減できます。

ラジアルランアウト：ラジアルランアウトは通常、≤0に指定されています。 7mm、および品質が向いた製品は0以下で制御できます。 5mmアイドラーの滑らかな動作を確保し、コンベアベルトの摩耗を減らします。

回転抵抗：回転抵抗は一般に≤1Nである必要があり、より良い製品は≤1に達することができます。 9n。回転抵抗が小さくなると、コンベアの動作効率を改善するのに役立ちます。

軸荷重：軸方向の負荷容量は、材料の衝撃とコンベヤーベルトの張力にさらされた場合、アイドラーが軸方向に変位したり損傷したりしないようにするために、200N以上を満たす必要があります。

軸方向の変位：軸方向の変位は0.5-0の間に制御する必要があります。 7mm、および高品質の製品は≤0になります。 25-0。 3mmは、操作中にアイドラーが移動し、コンベアベルトの通常の動作に影響を与えるのを防ぎます。

1。材料および環境適応性パラメーター

アイドラー素材：主にポリマー材料が使用されており、重量が軽く、約7分の1の鋼の比重があります。アイドラーの重量は、通常のアイドラーの約半分であり、小さな回転慣性とベルトとの摩擦が少ない。同時に、耐摩耗性、自己潤滑パフォーマンス、反静的性能、耐性抵抗性、炎症性パフォーマンスなどが良好であり、鉱業、石炭、セメント、電気、冶金、建築材料、化学産業、その他の産業の過酷な作業環境に適応できます。

ベアリング：一般に、大規模なクリアランスディープグルーブボールダブルシールベアリングが選択されており、アイドラーに理想的な静的バランスと動的バランスを持つことができます。その動作温度範囲は幅が広く、通常-40℃-90℃です。

2。シーリングパフォーマンスパラメーター

シーリング方法：それらのほとんどは、不純物、水、空気がアイドラーに影響を与えるのを効果的に防ぐことができる迷路のシーリング構造を採用しています。アイドラー内の腐食は、ベアリングのサービス寿命を延ばします。

3。クイックチェンジ関数に関連するパラメーター

サイドアイドラー分解クリアランス：クイックチェンジ関数を備えたサイドアイドラーユニットの場合、遷移プレートの一致する構造とサイドサポートが分解された後、バッファーサイドアイドラーの片側のアイドラー端はサイドサポートの内側側に沿ってスイングするため、アイドラー表面の上端ジェネラトリックスが包括的なベルト表面から徐々に分離されます。通常、遷移ブロックのリフティングと溝分離操作を促進するために、動作クリアランスが必要です。

ミドルアイドラーの分解高さ：中央のアイドラーユニットでは、中央のサポートの下端にある取り外し可能なパッドの抽出を制御することにより、バッファー中央のアイドラーと中央のサポートが全体として下げられ、アイドラー表面がコンベアベルト表面から分離されます。一般的に必要な低さの高さは、古いバッファー中央のアイドラーを、埋め込みの溝から下から上への中央のサポートの埋め込み溝から完全に分離して、クイック交換を完了できるようにすることができます。
