最新のバルクマテリアルハンドリングシステムでは、コンベヤベルトが効率性の根幹を成しており、鉱山や港湾から建設、製造に至るまで、業界全体で大量のマテリアルをシームレスに移動させます。このスムーズな動作を保証する最も重要でありながら見落とされがちなコンポーネントの 1 つは、ベンドプーリー。ベンドプーリーがどのように機能し、何をするのか、そしてなぜそれが重要なのかを理解することは、企業がコンベヤー システムの信頼性と寿命を向上させるのに役立ちます。

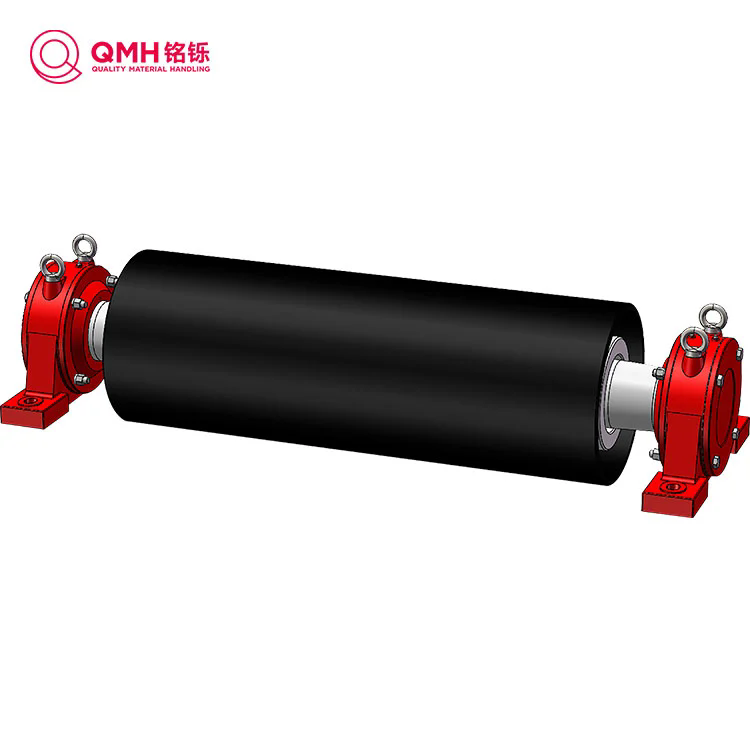

ベンド プーリーはコンベヤ ベルト システムの重要な要素であり、ベルトの動きの方向を変えたり、ベルトと駆動プーリーの間の接触面積を増やすように設計されています。通常、コンベアのテールまたは排出端に配置されるベンド プーリーは、ベルトの滑りを防ぐために必要な張力を維持しながら、ベルトの方向を通常 90 度または 180 度変更します。
機械的には、摩擦接触によって動作します。ベルトが動くと、ベンド プーリーがベルトをカーブに沿ってスムーズにガイドし、グリップやアライメントを失うことなくシステムが継続的に動作できるようにします。ベルトの張力を管理する機能は、システムのパフォーマンス、エネルギー効率、ベルトの寿命に直接影響します。
鉱山、セメント工場、製鉄所、港湾ターミナルで使用される頑丈なコンベヤ システムでは、ベンド プーリーは機械的摩耗を軽減し、衝撃荷重を吸収し、ベルト パスでのスムーズな移行を保証します。
コンベヤベルトの向きを滑らかな円弧に変えます。
ベルトとドライブプーリーの接触を強化し、滑りを防止します。
ベルトの適切な張力とトラッキングを維持するのに役立ちます。
負荷がかかっている状態と負荷がかかっていない状態の両方でベルトをサポートします。
ベルトの振動と材料の流出を軽減します。
コンベア システムの効率は、動力がどのように効率的に伝達されるか、またベルトの張力がどのように均等に分散されるかによって大きく左右されます。ベンドプーリーのデザイン、材質、表面処理はすべて、このバランスを達成する上で重要な役割を果たします。
高品質のベンド プーリーは、高い張力と回転応力に耐える必要があります。したがって、使用環境に応じて、炭素鋼、ステンレス鋼、鋳鉄などの材料が一般的に使用されます。プーリーのシェルの厚さとシャフトの直径は、たわむことなく必要な荷重に対応できるように慎重に計算されています。
耐久性を向上させるために、ベンド プーリーには多くの場合、精密機械加工されたエンド ディスクと頑丈なベアリングが搭載されており、最小限の振動と最適な同心度を保証します。
摩擦と耐摩耗性を高めるために、プーリーの表面にゴム、セラミック、またはポリウレタンでラグを付けることができます。ゴム製ラギングは柔軟性とグリップ力を提供し、セラミック製ラギングは耐摩耗性と耐湿性に優れています。選択は作業環境によって異なります。湿った状態、ほこりの多い状態、または高負荷の状態では、より高度な遅延ソリューションが必要です。
適切なバランスにより安定した回転が保証され、振動が最小限に抑えられます。プーリーの位置がずれていたりバランスが取れていない場合、ベルトのミストラッキング、過度の騒音、早期摩耗が発生する可能性があります。現代のメーカーは、動的バランシング技術を使用して、高速でのスムーズな動作を実現しています。
| パラメータ | 仕様範囲 |
|---|---|
| プーリー直径 | 200mm～1800mm |
| ベルト幅の互換性 | 400mm～2400mm |
| シャフト径 | 50mm～350mm |
| シェルの厚さ | 8mm～30mm |
| 表面処理オプション | ゴムラギング / セラミックラギング / 普通鋼 |
| 材料 | 炭素鋼、ステンレス鋼、鋳鉄 |
| バランスグレード | ISO G6.3以上 |
| ベアリングの種類 | 高耐久自動調心ころ軸受 |
| 応用 | 鉱業、セメント、電力、港湾、採石業 |
この表は、梱包ラインの軽量コンベアから鉱山の極負荷システムに至るまで、さまざまな運用ニーズに合わせてベンド プーリーをどのように調整できるかを示しています。
適切なベンドプーリーを使用すると、コンベヤの性能が大幅に向上し、メンテナンスコストが最小限に抑えられ、ベルトの寿命が延長されます。
ベンドプーリーの最も重要な機能の 1 つは、コンベア ベルトを適切な位置に保つことです。トラッキングが不十分だと、ベルトのエッジが損傷したり、材料がこぼれたりする可能性があります。精密に設計されたプーリーは、一貫したベルト張力を保証し、システム全体で正しいトラッキングを維持するのに役立ちます。
ベンドプーリーは、適切な摩擦を維持し、滑りを低減することにより、動力伝達効率を向上させ、駆動モーターのエネルギー需要を低減します。時間が経つにつれて、これは大幅な運用コストの削減につながります。
高品質のベンドプーリーは長寿命を実現するように設計されています。防食コーティング、強化シェル、高精度ベアリングにより、高負荷時の故障を防止し、ダウンタイムとメンテナンス頻度を削減します。
地下採掘作業から湿気の多い港湾施設まで、ベンド プーリーは腐食、粉塵、極端な温度に耐えるようにカスタマイズでき、あらゆる条件下でも信頼性の高い動作を保証します。
安定した張力制御により、システム停止や事故の原因となるベルトスリップを防止します。このため、ベンドプーリーはコンベヤの安全性と稼働時間を維持するために不可欠なコンポーネントとなっています。
適切なベンド プーリーの選択には、サイズだけではありません。コンベヤの動作条件、積載量、環境上の課題を総合的に理解する必要があります。
ベルトの幅と張力の要件に一致するプーリー直径を必ず選択してください。プーリーのサイズが小さすぎると、ベルトが過度に曲がったり、早期に摩耗したりする可能性があります。
湿った環境や摩耗性の環境では、セラミックまたは熱加硫ゴムのラギングをお勧めします。屋内用途や清潔な素材の場合は、普通鋼または滑らかなゴム製のラギングで十分です。
プーリー シャフトがラジアル荷重とアキシアル荷重の両方に耐えられるように設計されていることを確認してください。ベアリングは工業グレードの品質で、ほこりや湿気から密閉されている必要があります。
高速動作時の振動や騒音を防ぐために、ISO 規格に準拠したダイナミックバランスを提供するメーカーを選択してください。
最高品質のベンドプーリーは、CEMA、DIN、ISO などの国際規格に準拠し、安全性と耐久性を保証する必要があります。
Q1: ベンドプーリーはどのくらいの頻度で点検または交換する必要がありますか?
ベンド プーリーは、1,000 運転時間ごとに、摩耗、位置ずれ、または取り外しの遅れの兆候がないか目視検査する必要があります。過酷な使用の場合、環境や負荷にもよりますが、3～5年で交換が必要となる場合があります。予防メンテナンスは、ベアリングの摩耗を早期に検出し、コストのかかるシステムの停止を回避するのに役立ちます。
Q2: ベンドプーリーとテールプーリーの違いは何ですか?
どちらもコンベヤ システムの最後尾近くに配置されていますが、テール プーリーはベルトが戻りを開始するプーリーとして機能し、多くの場合、巻き取り機構に接続されます。一方、ベンドプーリーは、ベルトの方向を変更したり、ドライブプーリーの周りの巻き角を増やしたりして、トラクションと張力のバランスを改善するために使用されます。
ベンドプーリーは単純な回転ドラムのように見えるかもしれませんが、コンベヤの性能に与える影響は計り知れません。ベルトの適切なトラッキングと張力の維持からエネルギー損失と摩耗の最小限に至るまで、動作の信頼性を確保する上で中心的な役割を果たします。精密エンジニアリング、高度なラギング、優れた素材で作られた高品質のベンド プーリーを選択することは、システムの長期的な安定性への投資となります。
毎時毎秒は、さまざまな産業用途向けに設計されたカスタム設計のベンドプーリーの製造を専門としています。堅牢な構造、ISO 認定の品質管理、長期にわたるパフォーマンスを重視した QMH 製品は、コンベア操作の効率を向上させ、メンテナンスコストを削減するのに役立ちます。
既存のベンドプーリーをアップグレードまたは交換する準備ができている場合は、お問い合わせ 専門家によるコンサルティングと技術サポートについては、当社のチームがお客様の特定のコンベアのニーズに最適なソリューションを見つけるお手伝いをいたします。
